產品簡介
S型泵系S系列更新?lián)Q代的高效節能新產品，廣泛用于現代城市給排水、電站、工業流程系統的取水、加壓、農田排灌及各種水利工程、石化工程等。
S型泵采用國家標準規范設計，其系列化、標準化、通用化程度高，性能優越、運行平穩、安全可靠。在設計中采用新結構、便于維護，維修和保養;采用新材質，可適用于多種介質的輸送。
主要性能參數范圍
1、泵出口直徑 100~1200mm
2、流量 Q:70~22392m3/h
3、揚程 H:8~150m
4、工作溫度 T:-0℃~80℃
5、固體顆粒 <=80mg/L
6、工作許用壓力 <2.5Mpa
7、也可以根據用戶要求設計性能參數。
結構特點

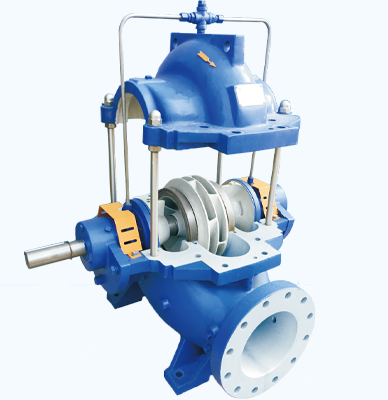

1.泵殼結構:
采用軸向中開結構，吸入口與吐出口均在泵體上，且均在垂直于軸線的平面內。便于管路布置，便于檢修(檢修時拆開泵蓋和轉子部件即可，無需拆卸進出口水管及原動機)。
2.轉子結構:
采用雙吸葉輪，利用其葉片的對稱布置，達到平衡軸向力之效果。葉輪依靠兩側的軸套和軸套螺母固定在軸上，其軸向位置可通過調整軸套螺母，準確對中。軸采用兩端支撐結構，通過彈性柱銷聯軸器直連原動機，有效降低機械損失;軸承為深溝球軸承，油脂潤滑，運行平穩
3.渦室結構:
泵體、泵蓋和葉輪構成吸水室和壓水室。在吸水室和壓水室之間安裝口環，用以減少壓水室的水漏回到吸水室，從而減小容積損失，同時對泵體起到有效地保護作用，延長泵殼使用壽命。在進出法蘭上，預留真空表和壓力表的安裝管螺孔;在進出水法蘭的下部，預留放水管螺紋孔接口，便于自動化控制系統接入。
4.軸封結構:
軸封為填料機封或機械密封兩種，亦可根據特殊要求采用軟填料密封。水封水(沖洗水)根據介質情況，采用從壓水室引出或外接供應。
泵型號描述
例:300MS32A-M(F、Y)-J300MSL32A-M(F、Y)-J
300-泵的吸入口徑
MS-單級雙吸，中開離心清水泵
MSL-立式機構
32-設計點揚程
A-泵葉輪外徑的改變(最大直徑時不表示)
M-耐磨型
F-耐腐型
Y- 耐油型
J-泵轉數改變(保持原來轉速時不表示)
如有需要，請與我們聯系。
