組成結構
柴油發動機組、控制系統、真空泵、搶險泵、輸水管、電動蝶閥、電動球閥、照明設備及其他附件。
主要特點
低成本:用常規泵替代了自吸泵，大大降低了搶險泵自身的成本及運轉成本;
采用真空牽引系統，泵自吸吸程較高;無需灌泵，使用方便，快捷:
泵啟動采用軟起模式，使得泵及柴油發電機組的運轉均平穩可靠;
采用手動、自動兩種模式。
工作原理
真空自吸式移動泵站的工作原理是利用柴油發動機組提供電源，利用真空泵完成搶險泵的自吸。然后利用搶險泵完成各種搶險排澇任務。

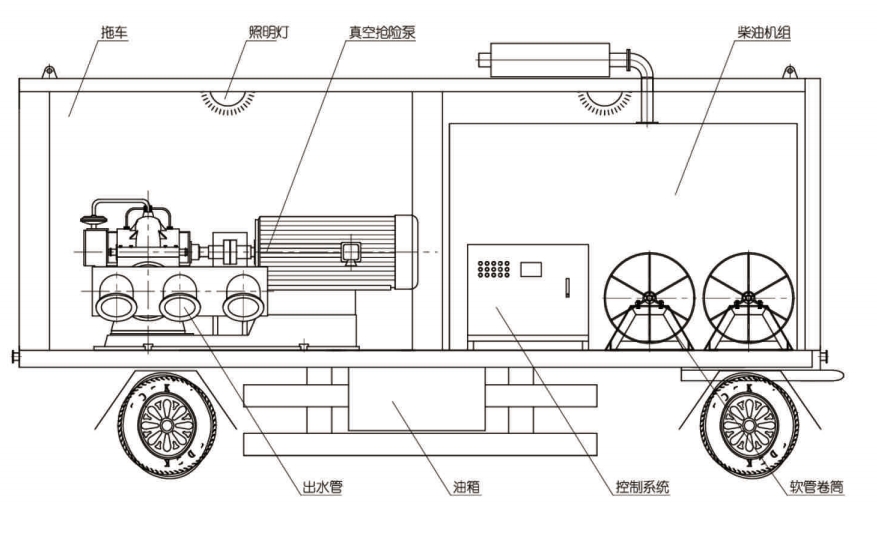

結構示意圖
操作說明
1、將移動泵站開至搶險排澇目的地，打開車廂門;
2、按柴油發電機使用說明書檢查柴油發電機組的柴油、機油、冷卻水、啟動電瓶等;
3、按水環真空泵的使用說明書要求檢查水環真空泵及汽水分離器的水位;
4、檢查動力電纜、控制電纜的接線端子是否可靠連接,
5、連接搶險泵的進出口管;
6、-切都準備好后，啟動柴油發電機組;
7、待柴油發電機組工作正常后，合上其控制柜斷路器8、控制柜通電后，點動各控制閥門及泵，檢查其是否處于正常工作狀態;
9、將控制柜上的轉換按鈕旋至“自動”檔，泵將自動完成抽水過程;
10、待水泵完全停止運轉后，按下柴油發電機組停止按鈕，卸下泵的進出口管件，放回車廂里，關閉車廂門，搶險排澇任務完成。
