主要功能
沖洗清理沉積在水池、下水道等底部的沉積物。當暴雨過后，雨水中的沉積物會沉淀于水池、下水道等構筑物底部，需要清理。如果不及時清理，會造成水池、下水道堵塞，并且因沉積物腐爛發酵而產生惡臭，污染環境。真空沖洗系統主要適用于：
雨水調蓄池
管網下水道
特點
池內無轉動部件，維護檢修方便
沖洗效果好，能耗低，運行可靠
不需要額外的供水，只需要用儲存水(雨水和污水)進行沖洗
單個沖洗系統沖洗廊道寬度可達到10m
真空沖洗系統不受池形約束
全自動操作，遠程控制
型號表示方法
構造及運行原理
真空沖洗系統主要由存水室、真空閥、真空泵和電控系統組成。

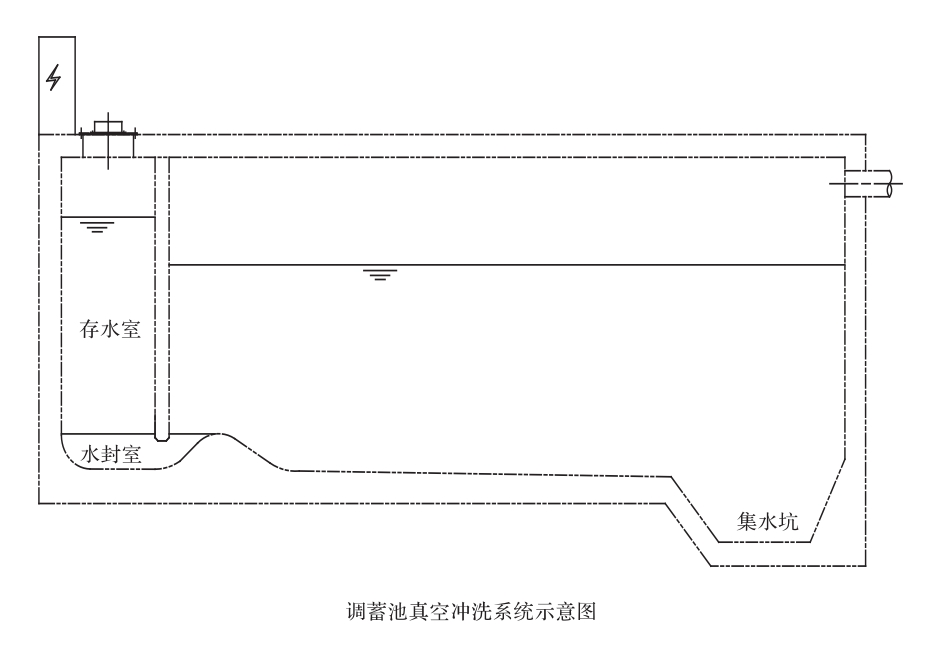

如圖所示，將雨水調蓄池分割成數條長形沖洗廊道，廊道始端設置存水池，存水池底端設有產生虹吸作用的水封室，廊道末端設置集水坑。
真空沖洗系統工作過程如下
當存水區的水位升高時，真空泵啟動，抽空存水室中的空氣使得調蓄池中的水在大氣壓的作用下壓入存水室。一旦儲存系統被抽空，真空閥會打開，存水室內的真空被破壞，此時存水室的水依靠重力迅速進入儲存區，在調蓄池底部產生水平?jīng)_洗波，有效地清洗池底的垃圾和一些污水中的雜質。

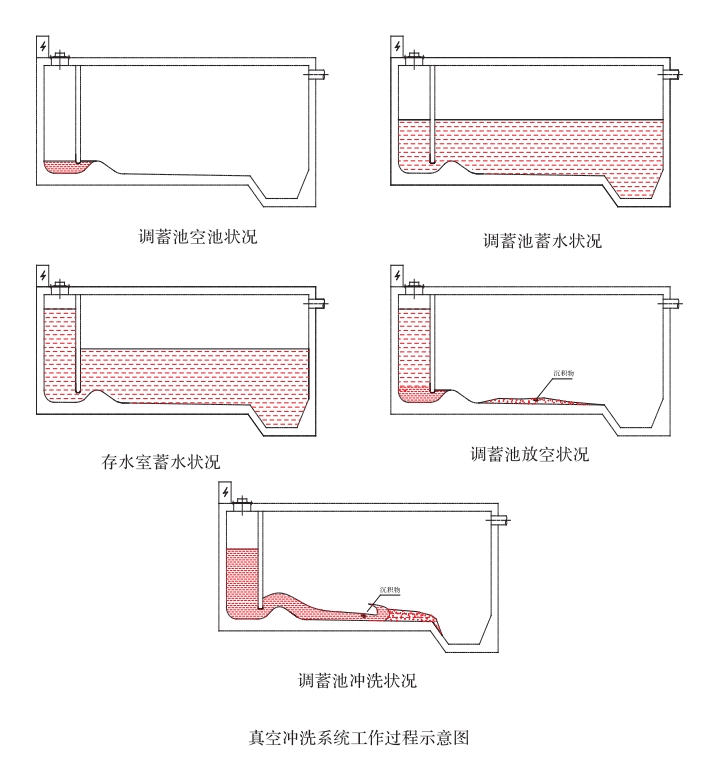

如圖所示，在調蓄池空池狀況，存水室內無水。在暴雨中，雨水流入調蓄池，調蓄池水位上升，當池內水位上升到設定值時，真空泵通過池內液位計開關信號控制而啟動，抽空存水室內空氣，通過虹吸的作用，存水室內水位將上升到設定水位，真空泵停止運行。
在雨水調蓄池排空時，池底將留有爛泥、殘?jiān)⑺槠裙腆w沉積物，但存水室內存水依靠虹吸的作用而保持。當集水坑水位降低至設定值時，真空閥通過池內液位計開關信號控制而打開，虹吸被破壞，瞬間將存水室內蓄水釋放，水封室出口噴射出具有強力的、沖浪式的射流。射流形成的波浪將池底的沉積物卷起，沖流到雨水調蓄池末端的集水坑，通過排污泵排出。
關鍵設計參數
池底坡度為0.5%~2%
單個存水室最大寬度不超過10m
每個廊道間通過50cm高的隔墻隔開，沖洗廊道起始端2m
存水室最大允許水頭為7m
末端沖洗水收集渠的容積應為存水室容積的110%~120%
收集渠的設計坡度為5%
存水室的設計必須氣密及防水
